Vor ein paar Tagen erreichte mich eine eMail einer Caravan-Werkstatt. Es war ein Hilferuf, da die Werkstatt es eilig hatte und der Kundendienst wohl telefonisch auch für Fachhändler nicht erreichbar ist. Es ging um: „Wir haben alles korrekt angeschlossen – Bedienpanel LT 453, alle Kabel dran, Landstrom liegt an, aber der neue EBL 211 rührt sich keinen Millimeter. Er klackt zwar beim Einstecken des 230V-Kabels, aber das war’s.“
Ein Klassiker!
Sofort gingen mir einige Szenarien durch den Kopf, was alles sein könnte. Und das ist genau der Grund, warum ich diesen Blogartikel schreibe – um anderen Camper-Fans und Fachleuten diesen Frustmoment zu ersparen.
Der EBL 211 – Ein moderner Klassiker mit Tücken

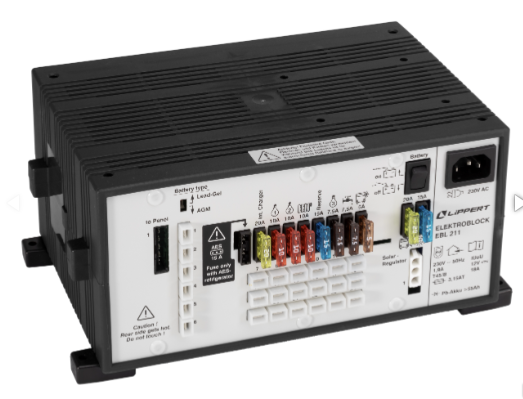

Der EBL 211 aus dem Hause Schaudt, mittlerweile Teil der Firma Lippert, ist ein moderner Elektroblock, der in vielen Wohnmobilen als Energiezentrale dient. Er regelt und überwacht die Stromversorgung im Bordnetz – vom Laden der Wohnraumbatterie bis hin zur Verteilung von 12V-Verbrauchern über das Bedienpanel.
Doch wer den EBL 211 eigenhändig einbauen will, steht oft vor einem scheinbar unlösbaren Rätsel: Alles ist richtig angeschlossen, doch nichts funktioniert.
Viele fangen jetzt an, Leitungen durchzumessen, das Panel zu tauschen oder glauben an ein defektes Gerät.
Die unscheinbare Lösung: Anschlüsse 19 und 21
Die Ursache ist meist banal – aber nirgendwo deutlich dokumentiert:

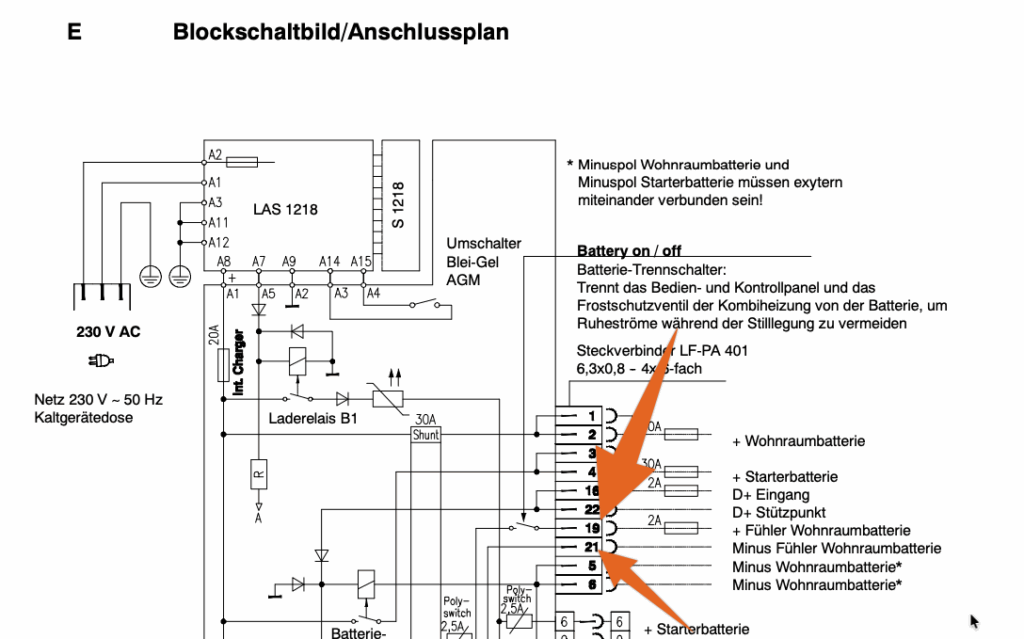

Die Anschlüsse 19 und 21 am Steckerblock des EBL 211.
Diese beiden Kontakte sind für den Fühleranschluss zur Wohnraumbatterie vorgesehen. Und hier liegt der Haken:
Wenn diese beiden nicht korrekt angeschlossen sind, lässt sich der EBL 211 nicht aktivieren.
Nicht einmal ein einfaches „Hochfahren“ funktioniert. Die interne Logik blockiert den Start – eine Art Softlock.
Warum steht das nicht klar im Schaltplan?
Gute Frage. Die Information ist zwar technisch vorhanden, aber sie geht im Schaltplan unter. Dort wird dieser Anschluss als „Fühler“ oder „Temperaturüberwachung“ dargestellt – doch der eigentliche Effekt, dass ohne diese Verbindung das ganze System nicht startet, wird nirgends klar gesagt. Eine simple Anmerkung wie „Startvoraussetzung!“ hätte hier Wunder gewirkt.
Wenn du also deinen EBL 211 in Betrieb nimmst und scheinbar alles richtig machst, aber trotzdem nichts funktioniert:
Schau dir Anschlüsse 19 und 21 an. Sie könnten der Schlüssel sein.
Tipp für Bastler und Profis:
Es lohnt sich, direkt beim Einbau eine kleine Sicherungshalterung für die 2A-Sicherung vorzusehen und die Verkabelung klar zu beschriften – das spart beim nächsten Check viel Zeit und Nerven.
grandi!
Gerne 🙂
Perfekter Tipp, danke!
Lässt sich Klemme 19 & 21 iwie überbrücken, wenn keine Wohnraumbatterie vorhanden ist?
Hallo Lukas,
das ist beim Schaudt/Lippert EBL 211 leider so nicht vorgesehen. Die Klemmen 19 und 21 dürfen auf keinen Fall direkt miteinander gebrückt oder kurzgeschlossen werden. Klemme 19 ist der Plus-Fühler der Wohnraumbatterie, Klemme 21 der Minus-Fühler.
Eine theoretische Idee wäre, dem EBL über diese Fühlerleitungen eine vorhandene Wohnraumbatterie zu simulieren. Das könnte man zum Beispiel mit einem sehr kleinen, kurzschlussfesten und abgesicherten 12-V-Netzteil versuchen:
+12 V über die vorgeschriebene Sicherung auf Klemme 19
GND / Minus auf Klemme 21
Wichtig dabei: Über diese Fühlerleitungen darf kein Strom für Verbraucher fließen. Sie sind nicht als Versorgungsleitung gedacht. Genau hier liegt aber das Risiko: Je nach interner Schaltung des EBL 211 könnte es passieren, dass angeschlossene Verbraucher versuchen, Strom über diese Fühlerleitungen zu ziehen. Deshalb muss zwingend ein sehr schwaches, kurzschlussfestes und abgesichertes Kleinstnetzteil verwendet werden. Die vorgeschriebene Sicherung darf auf keinen Fall fehlen.
Ich persönlich kann von dieser Bastellösung nur abraten. Die sauberere und sichere Lösung ist, eine Wohnraumbatterie anzuschließen – wenn nötig auch nur eine sehr kleine passende Batterie. Vielleicht funktioniert die simulierte Spannung an Klemme 19 und 21, vorgesehen ist das aber nicht.
Alles, was du daran ausprobierst oder veränderst, geschieht ausschließlich auf eigene Gefahr und eigenes Risiko. Ich übernehme dafür keinerlei Haftung. Bei falschem Anschluss, Kurzschluss oder einem Defekt am EBL 211 können Schäden am Gerät, an der Verkabelung oder an angeschlossenen Verbrauchern entstehen. Außerdem kann durch solche Änderungen oder einen Defekt die Herstellergarantie beziehungsweise Gewährleistung erlöschen.
Fühler an den Klemmen 19 und 21 was für ein Fühler ist das
Die Klemmen 19 und 21 am Schaudt EBL 211 sind für den Fühler der Wohnraumbatterie vorgesehen. Dabei handelt es sich um einen Temperaturfühler, der vom EBL überwacht wird. Beim EBL 211 reicht es allerdings nicht aus, diese Klemmen einfach offen zu lassen: Der Fühler muss angeschlossen sein, da der Elektroblock sonst nicht korrekt in Betrieb geht. Genau das sorgt bei vielen Individualausbauten für Verwirrung, weil dieser Punkt in der Dokumentation kaum hervorgehoben wird. Wer einen EBL 211 nachrüstet oder testweise auf dem Tisch betreibt, sollte daher unbedingt darauf achten, dass der Fühler an den Klemmen 19 und 21 angeschlossen ist.
Ok aber wie sieht der Fühler aus oder die Bezeichnung.
Oder ist das der SCHAUDT 9000087 TF 50A Temperatursensor
Der Schaudt TF 50 A (Art.-Nr. 9000087) ist ein Batterietemperaturfühler aus dem Schaudt-Programm. Der EBL 211 benötigt an den Klemmen 19 und 21 jedoch generell eine Beschaltung – die Anschlüsse dürfen deshalb nicht einfach offen bleiben. Den genauen Sensortyp bzw. den erwarteten Widerstandswert hat Schaudt leider nie veröffentlicht. Bekannt ist lediglich, dass an den Klemmen 19 und 21 eine gültige Beschaltung vorhanden sein muss. Welcher NTC oder welcher Ersatzwiderstand intern erwartet wird, ist in den offiziellen Unterlagen nicht dokumentiert. Deshalb sollte man hier nicht einfach irgendeinen NTC oder Widerstand anschließen. Aussagen in Foren wie „einfach 10 kΩ anschließen“ sind durch die Schaudt-Dokumentation nicht belegt, auch wenn einige Anwender berichten, dass dies funktioniert. Meine eigene Erfahrung: Ich habe die Anschlüsse 19 und 21 direkt mit einer ausreichend dimensionierten Leitung an die Pole der Wohnraumbatterie angeschlossen und die in der Dokumentation vorgesehene 2-A-Sicherung verwendet – also ohne zusätzlichen Widerstand oder TF-50-Fühler. Der EBL 211 funktioniert bei mir damit seit längerer Zeit problemlos.
Hinweis: Das ist meine persönliche Erfahrung und keine Herstellerempfehlung. Alle Angaben erfolgen ohne Gewähr. Jeder Nachbau oder Umbau erfolgt auf eigene Verantwortung.
Der Schaudt TF 50 A (Art.-Nr. 9000087) ist ein Batterietemperaturfühler.
Muss man ihn an + Batteriepol den –Fühlerkopf anschließen oder in der Nähe der Battery?
Der TF 50 A wird nicht nur in die Nähe der Batterie gelegt. Er wird mit seinem Ringkabelschuh an einer Batterieklemme befestigt, vorzugsweise am Minuspol (-). Dabei dient die Befestigung nicht der elektrischen Verbindung, sondern lediglich dazu, die Temperatur des Batteriepols bzw. der Batterie zu erfassen. Genau so beschreibt es auch Schaudt in den Montageunterlagen.
Hallo Display geht nicht an.
LT455 Anzeigepanel anschluss kabel 10 pin warum zum ebl nur 8 pin ist das normal ?
Ja, das ist völlig normal. Das LT455 hat zwar ein 10-poliges Anschlusskabel, der EBL 211 besitzt jedoch nur eine 8-polige Anschlussbuchse. Beim EBL 211 werden lediglich die benötigten Kontakte verwendet – die beiden zusätzlichen Pins des LT455 bleiben ungenutzt. Schaudt verwendet hier einen universellen Kabelsatz für verschiedene Gerätegenerationen. Wichtig ist nur, dass das originale Verbindungskabel bzw. die korrekte Belegung verwendet wird.
